Ла-7, истребитель

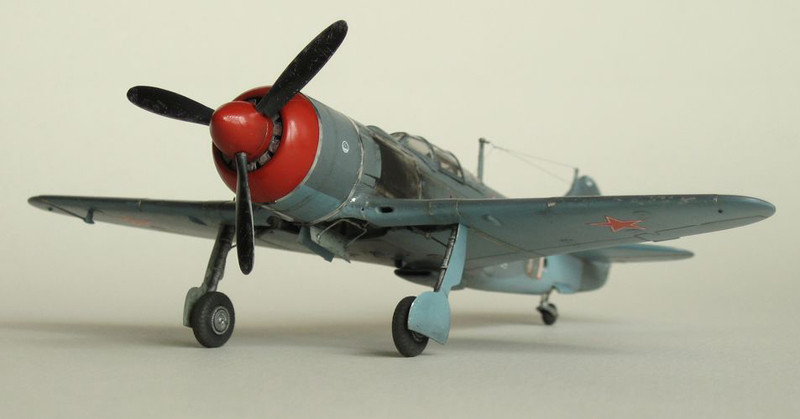

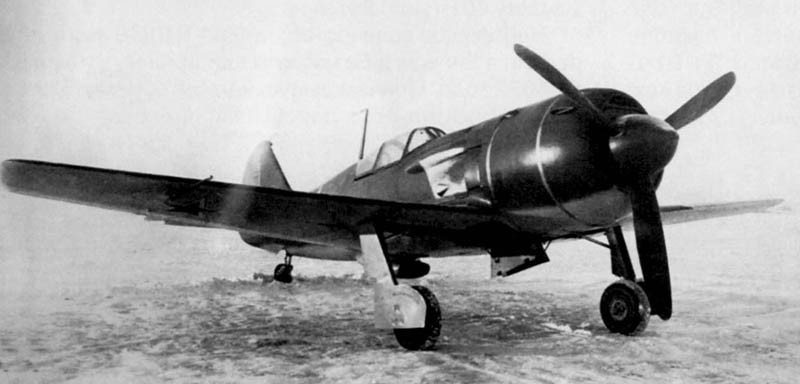

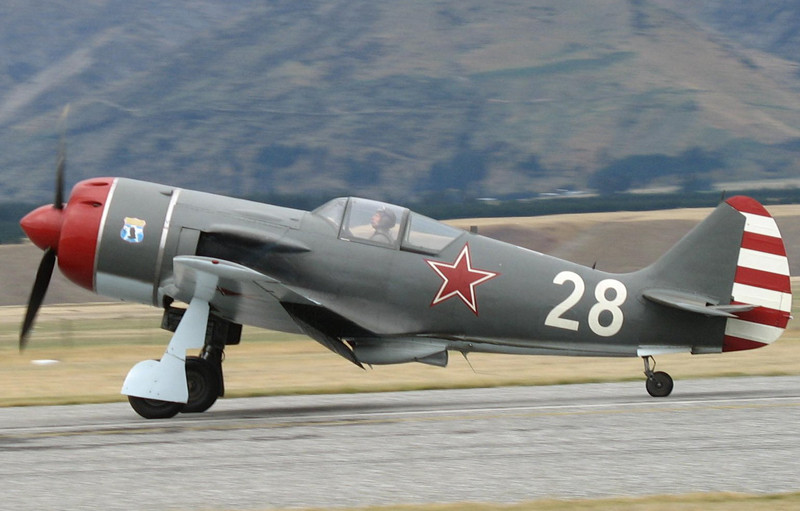

Истребитель Ла-7 является одноместным однодвигательным низкопланом смешанной конструкции с убираемым трехопорным шасси с хвостовой стойкой. Фюзеляж овального сечения представляет собой деревянную полумонококовую конструкцию, включающую четыре лонжерона и пятнадцать шпангоутов. Лонжероны изготовлены из сосны и фанеры. Лонжероны имеют сужающуюся форму, более толстые в носовой части фюзеляжа и более тонкие - в хвостовой. Шпангоуты также изготовлены из сосны, в местах действия наибольших нагрузок усилены фанерой или дельта-древисиной. Дельта-древесина приклеена непосредственно к шпангоутам в необходимых по соображениям прочности местах.

Левая и правая половины обшивки фюзеляжа выклеены из березового шпона и склеены между собой и к силовому набору клеем на основе смолы. Толщина одного слоя шпона варьируется от 0,75 до 1,5 мм. Половинки фюзеляжа выклеиваются из четырех - восьми слоев. Направление слоев дерева в каждом слое шпона ориентировано под углом 90 град, к предыдущему слою. Половинки фюзеляжа выклеиваются при строгом соблюдении требования ориентации слоев шпона под углом 45 град, к продольной оси самолета. Суммарная толщина обшивки изменяется от 3 мм в районе 15-го шпангоута до 6,8 мм в районе 1-го шпангоута. Обшивка клеится непосредственно к лонжеронам и шпангоутам.

Туннель маслорадиатора изготовлен из стального листа и крепится к силовому набору фюзеляжа 20 болтами между шпангоутами №№ 4 и 7. Место стыка крыла и фюзеляжа закрыто верхним и нижним зализами. Нижний зализ - монолитный деревянный, верхние (правый и левый) - из четырех жестяных пластин каждый. Зализы крепятся к центральной части фюзеляжа и к капоту двигателя. Моторама крепится к шпангоуту № 1, помимо двигателя на мотораме установлено вооружение. Моторама сварена из хромо-молибденовых стальных труб.

Закрытая кабина пилота расположена между шпангоутами № 2 и № 7. Остекление кабины состоит из трех прозрачных сегментов: козырька, сдвижной части и задней неподвижной части фонаря. Прозрачные элементы остекления крепятся к каркасу из стальных труп с помощью металлических лент на заклепках. Изнутри козырька кабина установлено бронестекло толщиной 55 мм. Перед бронестеклом установлен коллиматорный прицел ПБЛ-1В, имеющий два кольца в расчете на стрельбу в полете со скоростями 200 км/ч и 300 км/ч. Справа и слева прицела установлены рукоятки механической перезарядки пушек. Для доступа к радиооборудованию левая часть заднего неподвижного сегмента фонаря кабины сделана съемной. За креслом пилота установлен прозрачный бронезаголовник толщиной 66 мм. Задний сегмент фонаря расположен 5-м и 7-м шпангоутами, бронезаголовник крепится к 5-му шпангоуту и переплету фонаря кабины. К 5-му шпангоуту также крепится стальная бронеспинка толщиной 8,5 мм. Кресло летчика изготовлена из дюралюминия толщиной 1мм и рассчитано на использованием пилотом парашюта ПЛ-ЗМ.. Сдвижной сегмент фонаря перемещается по С-образным направляющим, имеется механизм аварийного сброса сдвижного сегмента.

Центроплан является основным силовым элементом конструкции планера. Он состоит из двух металлических лонжеронов, десяти нервюр смешанной конструкции и деревянных стрингеров. Обшивка центроплана изготовлена из березового шпона и крепится к силовому набору с помощью эпоксидного клея ВИАМ Б-3. Лонжероны центроплана имеют двутавровое сечение, полки изготовлены их хромо-молибденовой стали, стенки - из дюралюминия.

К переднему лонжерону крепятся панели закрывающие изнутри колодцы колес шасси и панели, закрывающие центральный топливный бак, и узлы крепления центроплана к мотораме. На переднем лонжероны находятся также цапфы крепления гидроцилиндров уборки основных опор шасси и узлы крепления собственно опор. На заднем лонжероне расположены узлы крепления центроплана к фюзеляжу, центральный топливный бак и узлы навески закрылков.

В центроплане находятся колодцы, в которые убираются колеса основных опор шасси; колодцы выклеены из шпона толщиной 2 мм. Толщина обшивки в носке центроплана 4 мм, между лонжеронами - 5 мм и 3 мм - между заднем лонжероном и закрылком. Обшивка выполнена из нескольких слове березового шпона, волокна древесины при склейке слоев шпона ориентируются так же как и при выклейке половинок фюзеляжа.

Конструкция отъемных консолей крыла аналогична конструкции центроплан. Силовой набор консоли включает два металлических лонжерона, 15 деревянных шпангоутов и 14 стрингеров. Конструкция собирается на эпоксидном клее ВИАМ Б-3. Толщина обшивки из березового шпона варьируется от 4 до 2,5 мм. Профиль крыла - NASA-230.

Элероны - типа Фрайз, с внутренней аэродинамической компенсацией. Силовой набор элерона включает трубчатый дюралюминиевый лонжерон и 9 дюралюминиевых нервюр. Передняя и задняя кромки элерона обшиты дюралюминиевыми полосами толщиной 0,8 мм. Стальной балансир на самолетах ранних серий размещался между нервюрами №№ 5 и 7, на самолетах поздних серий - между нервюрами №№ 2 и 5. Неподвижная пластина триммер установлена на задней кромке элерона между нервюрами №№ 1 и 3, регулировка триммера осуществляется на земле. Полотняная обшивка элерона приклеена к силовому набору эпоксидным клеем ВИАМ. Элерон навешивается на консоль крыла посредством трех петель, максимальные углы отклонения элерона +/- 18 град.
